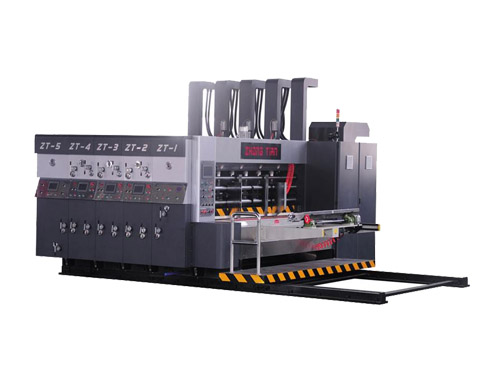

整机压线为四压线型,大大减少了压线造成的爆线,滚线成型效果差等问题,本机所有齿轮为40CrMnTi.并且整机加防震处理,整机7伺服控制。大大提高了整机效率。
1 | 机器规格 | mm
| SH-1400
| SH-1600
| SH-1800
| SH-2100 |
2
| 机器内侧宽 | mm
|
3100 | |||
3 | 送纸方式 | 链条送纸 | ||||
4 | 最大通纸量 | mm | 1400*2800 | 1600*2800
| 1600*2800
| 2100*2800 |
5 | 最小过纸 | mm
| 380
| 390
| 390
| 390 |
6 | 最大箱高
| mm
| 700
| 800
| 800
| 1050 |
7 | 最小箱高
| mm
| 100 | |||
8 | 最大开槽深度 | mm
| 350
| 400
| 400 | 500 |
9 | 纸箱做小长度 | mm
| 230
| 230
| 230
| 230 |
10 | 纸箱最小宽度 | mm
| 360
| 430
| 430
| 560 |
11 | 下压线辊上下调整 | mm
| 0-11 | |||
12 | 生产速度 | P/min
| 60
| 50 | ||
13 | 开槽辊刀盘 | mm
| 480
| 540
| 600
| 700 |
14 | 车壁 | HT250
| 50mm
| 50mm | ||
15 | 传动齿轮
| 20GrMnTi
| 渗碳淬火、硬度60、精磨、传动齿轮厚度50mm | |||
16 | 适用纸板厚度 | mm | 0-12 | |||
17 | 机器重量 | T | 5 | 6 | 7 | 8 |
18 | 机器安装尺寸 | mm | 6000x4000x2500安装空间在操作面应预留2M以上空间 | |||
19 | 电压范围
| V | 380V,50HZ/Customized | |||
20 | 设备外观均为喷塑 | mm | 2.0冷板,双层罩壳 |
